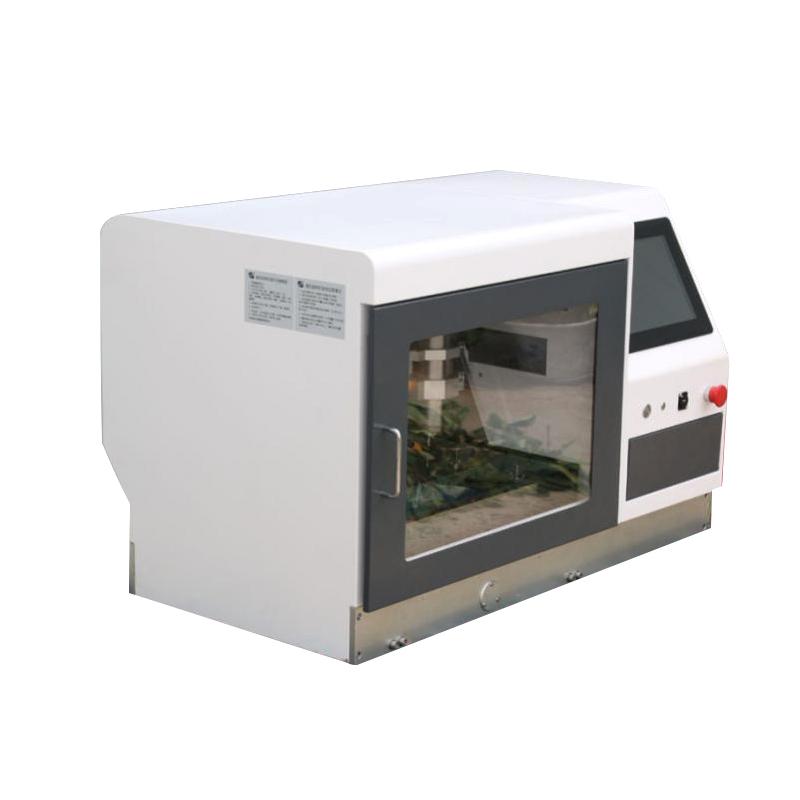

金和WZY-4030A数控制样机是一款高精度多功能制样机，采用CNC数控技术，可用于制取各种材料检测用试样样块或样条，包括哑铃型、矩形、圆形样条，也能加工冲击样条用的缺口，甚至将不规则平面铣削成平板。具有多种加工功能，包括哑铃型、矩形、圆形样块、直线切割、缺口加工和平面铣削。设备标配电子手轮、对刀器、不同类型的铣刀以及两种工装，适用于多种材料加工。特色功能包括高加工精度、一次加工多种样条、材料水冷功能以及加工补偿功能。

WZY-4030A数控制样机用于在非金属原材料上制取材料检测用试样样块或样条，可以加工哑铃型、矩形、圆形样条，也可以加工冲击样条用的缺口，可以将不规则平面铣削成平板。

采用CNC的数控技术，通过程序控制器控制三轴联动系统，驱动XYZ轴电机并辅以高速主轴电机构成一台高精度加工系统，实现各种图形试样的加工。

可加工图形

1、哑铃型样条加工。支持几乎所有标准的哑铃型样条制作。哑铃图形程序内置到软件中，通过操作界面选择加工，无需用户自己编制加工程序，操作简单，易学易会。特殊形状程序可以联系厂家定制。

2、矩形样条加工。常见的是80*10的冲击样条。软件中选择矩形加工，输入矩形的长度和宽度及其他需要参数，即可进行加工。

3、圆形样块加工。常用的是圆形维卡温度试验用样块。软件中选择圆形加工，输入圆形的直径及其他需要参数，即可进行加工。

4、直线切割。可以手动控制切割操作，也可以使用程序中的直线加工功能，实现对板材的切割操作。

5、缺口加工。简支梁或悬臂梁冲击试验用的样条往往会开标准缺口，本机配有R0.1、R0.25和R1.00的标准缺口铣刀，可以在样条上铣出标准规定的三种类型的缺口。

6、平面铣削。可以将表面不规则的材料铣削为平整的平面；在软件中选择平面加工，输入铣削面的长度和宽度及铣削厚度，即可实现平面加工功能。

设备标准配置

1、工控机触摸屏控制，实现直线运动、插补运动等加工动作。

2、电子手轮。设备标配电子手轮，实现精准的主轴位置调整。

3、对刀器。配置Z轴对刀器，实现自动Z轴对刀，对刀精确且省时省力。

4、标配单刃、双刃铣刀及锣刀，适合多种材料加工。

5、配置两种工装，一种为直压板，一种井字型压板，适合不同形式的材料装夹。

特色功能

1、加工精度高，速度快。

2、一次加工多种样条。比如在同一块材料上加工哑铃、矩形、圆形，一次加工全部完成。

3、具有材料水冷功能。对于加工过程中发热融化的材料可以使用冷却水进行冷却。

4、加工补偿功能。可以对材料受热膨胀和机械加工被压缩的情况产生的误差作出补偿。
